Tarjeta gráfica de AMD “Navi” PCB en la foto, utiliza GDDR6

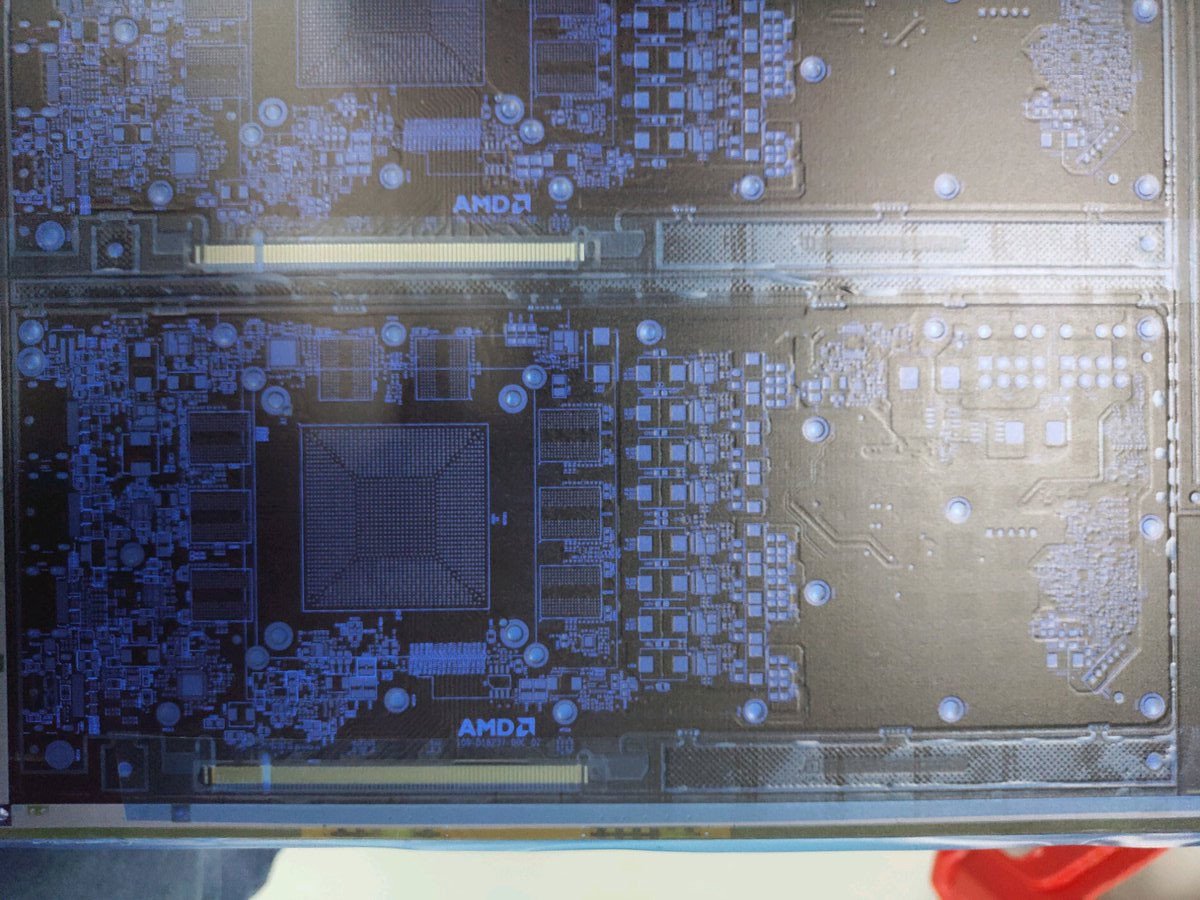

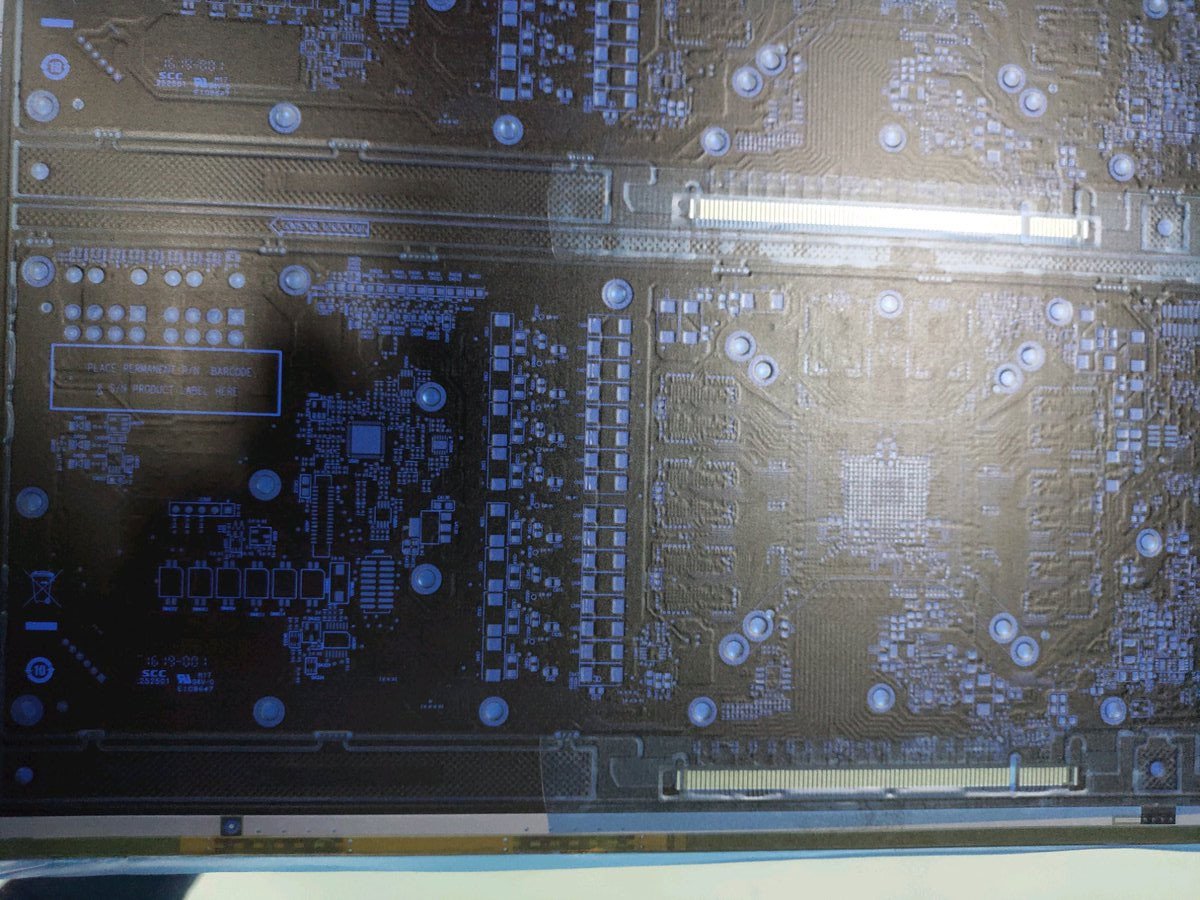

Las imágenes de una próxima tarjeta gráfica AMD Radeon “Navi” con PCB descargado llegaron a la web durante el fin de semana. La imagen muestra un tablero bastante largo (más de 25 cm) con marcas de AMD y un diseño que no coincide con ningún AMD de PCB de diseño de referencia lanzado hasta el momento. En el corazón de la PCB se encuentra una gran almohadilla ASIC que parece estar dentro del 5 por ciento del tamaño de un chip “Polaris10”. El ASIC está rodeado por ocho almohadillas de memoria GDDR6. Podríamos adivinar que son GDDR6 observando la rectangularidad de su diseño de pin en comparación con GDDR5.

La PCB tiene capacidad para hasta dos entradas de alimentación PCIe de 8 pines, y un VRM de 8 + 1 fases que utiliza componentes de primera calidad, como condensadores de tantalio rectangulares, DrMOS, y un chip controlador VRM de gama alta. También hay provisión para dual-BIOS. Las especificaciones de la pantalla elimina por completo el aprovisionamiento de DVI, y solo incluye salidas como DisplayPort, HDMI e incluso salidas basadas en USB-C como VirtualLink. El encabezado del ventilador parece complejo, probablemente ofreciendo un control de velocidad del ventilador individual para la solución de enfriamiento de múltiples ventiladores de la tarjeta que podría parecerse a la de la Radeon VII. Mirando puramente el conjunto de funciones que se ofrecen, y el hecho de que “Navi” será más avanzado que “Vega 2.0”, esperamos que esta tarjeta sea bastante poderosa, yendo por detrás de los gustos de NVIDIA RTX 2070 y RTX 2060. AMD es Se espera que presente esta tarjeta en la Computex 2019,
